1. Kako izgleda cijeli UPW voz
1.1 Postepeno prečišćavanje od sirovog do ultračistog
Tipična linija ultra čiste vode utjelovljuje "postepeno prečišćavanje": sirova voda prvo prolazi multimedijalnu filtraciju, aktivni ugalj, omekšavanje ili UF kako bi se uklonile vidljive čestice, hlor, organske tvari i tvrdoća; zatim RO prvog prolaza vrši masovnu desalinizaciju; permeat prvog prolaza prolazi kroz međufaznu obradu u RO drugog prolaza za dubinsko poliranje; permeat drugog prolaza je formalni EDI feed; nakon EDI-ja dolazi poliranje mješovitih, UV i terminalnih filtera koji podižu otpornost do ekstremnih nivoa. Svaka faza napreduje jedan korak iznad prethodne, a ne bilo koja pojedinačna faza koja radi sve. Razumijevanje ovoga je preduvjet za razumijevanje vrijednosti dvostrukog prolaza.
1.2 Gdje se drugi prolaz RO nalazi na lancu
U dvoprolaznom RO sistemu za predtretman EDI, RO drugog prolaza je zaključan direktno ispred EDI kao posljednje "tvrdo" desaliniranje prije EDI napajanja. Predtretman i RO prvog prolaza pretvaraju vodu iz "prljave" u "prilično čistu"; drugi prolaz se pretvara "prilično čisto" u "dovoljno čisto da EDI prihvati." Ova pozicija ga čini i uređajem za desalinizaciju i osiguračem za EDI - kada padne, najskuplji uređaj direktno snosi posljedice.

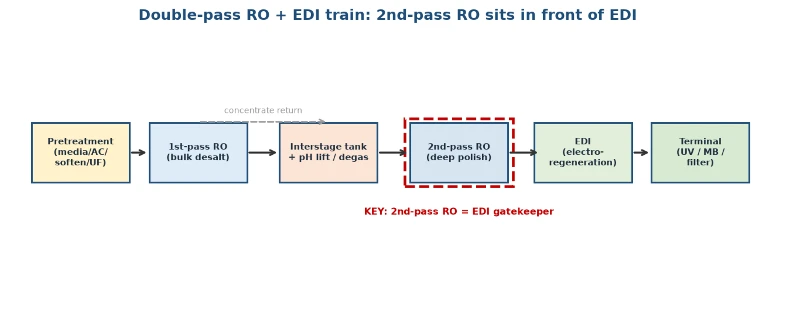

Slika: Dvoprolazni RO + EDI voz: RO 2. prolaza sjedi ispred EDI-a kao vratar
2. Zašto RO drugog prolaza mora sjediti ispred EDI
2.1 Zaštita EDI smole i steka
Život i stabilnost EDI-ja gotovo u potpunosti zavise od toga koliko je čisto njegovo napajanje. Pritiskom preostale soli, silicijum dioksida, bora i većine CO₂ iz prvog prolaza prodire niz još jednu rundu, drugi prolaz gradi tampon zid ispred EDI. Bez tog zida, svaka fluktuacija sirove vode prenosi se direktno na EDI, prisiljavajući smolu i stog da rade u lošijoj hrani i prerano stare. Vrijednost ovog "zida" postaje vidljiva tek u trećoj i petoj godini korištenja modula.
2.2 Držanje "fluktuacije" podalje od polira
Sirova voda na terenu nikada nije konstantna: godišnja doba, klima i uzvodno ispuštaju svu kvalitetu nanesene vode. Budući da je njegov dovod već čist, RO drugog prolaza toleriše varijacije hrane mnogo bolje od prvog prolaza, izglađujući te fluktuacije prije nego što preda vodu EDI. Drugim riječima, drugi prolaz ne samo da odslađuje, već djeluje i kao stabilizator napona, omogućavajući osjetljivom poliraču uvijek da pije otprilike istu vodu. Za UPW gdje je "fluktuacija rizik", vrijednost stabilizatora je rival samoj desalinizaciji.
2.3 Zašto je međustepeni rezervoar između dva prolaza bitan
U mnogim konfiguracijama sa dvostrukim prolazom, međustepeni rezervoar se nalazi između permeata prvog i drugog prolaza. Njegova uloga nije samo puferovanje protoka, već i omogućavanje međufaznog doziranja, otplinjavanja i nezavisnog pokretanja/zaustavljanja svake prolazne prostorije za rad. Bez toga, dva prolaza moraju raditi striktno sinhronizovano, a svako pokretanje/zaustavljanje jednog šokira drugog. Uz to, sistem može "prvi prolaz proizvodi stabilno, drugi prolaz jede na zahtjev", značajno podižući operativnu fleksibilnost. Za vrlo stabilne male protoke, moguća je i kompaktna direktna veza bez rezervoara - ali to zahtijeva inžinjersko čvrsto razumijevanje dužnosti.
3. Dva trika međufaza
3.1 Podizanje pH vrijednosti: pretvaranje CO₂ i slabih jona u "oblike koje se mogu odbaciti"
Ovo je najvredniji korak u dvostrukom prolazu RO sistema za EDI predtretman. Prije nego što permeat prvog prolaza uđe u drugi prolaz, kaustika podiže pH u slabo-alkalni opseg: otopljeni CO₂ postaje bikarbonat (nabijen, odbačen); silicijum i bor prelaze sa neutralnih molekula na nabijene jone (takođe odbačeni). Ovaj korak je nemoguć na RO prvog prolaza jer bi se tvrdoća sirove vode povećala u trenutku porasta pH; ali dovod drugog prolaza je već čist, tako da podizanje pH ne nosi rizik od kamenca. Mala tačka doziranja značajno poboljšava sposobnost odsoljavanja drugog prolaza - najveću promjenu cijene i učinka u cijelom sistemu.
3.2 Otplinjavanje: fizička alternativa uklanjanju CO₂
Ne želi svaki projekat zajedljivo. Membranski kontaktor ili vakuumski degazer između prolaza može fizički ukloniti otopljeni CO₂, na isti način smanjujući opterećenje kiseline pri drugom prolazu. Ova ruta štedi doziranje, ali dodaje jedinicu i osjetljivija je na rad - ako efikasnost degasera opadne, CO₂ se tiho vraća. Bilo da se podigne pH ili degas, oba rješavaju isti problem - držati CO₂ izvan EDI - jedan kemijski, jedan fizički.
3.3 Kako izabrati između njih
Ako su silicijum i bor sirove vode visoki, pH podizanje je gotovo obavezno, jer ih samo jonizovani oblik čisto odbacuje; ako je projekat osjetljiv na usklađenost sa doziranjem ili je CO₂ glavni neprijatelj dok su silicijum/bor niski, degazacija se bolje uklapa; za najstrože vode, trčanje i jedno i drugo nije rijetkost. Osnova za izbor uvijek dolazi iz izvještaja o vodi, a ne iz "što zvuči napredno".

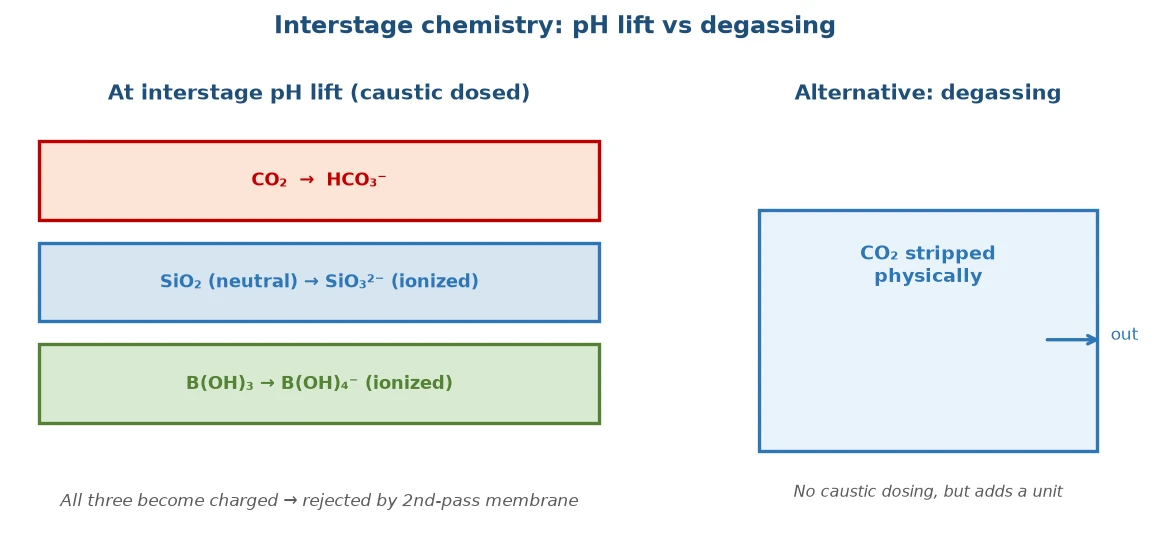

Slika: Međustepena hemija: pH podizanje pretvara CO2/silicijum/bor u odbacive naelektrisane oblike; otplinjavanje kao alternativa
4. Logika oporavka i povratka koncentracije
4.1 Visoki oporavak na drugom prolazu
Napajanje drugog prolaza je čista voda s niskim sadržajem soli i niskim obrastanjem, tako da može raditi s visokim povratom bez brige o kamencu ili zaprljanju. Ovo je suprotno od prvog prolaza, koji je suočen sa sirovom vodom s visokim sadržajem soli i visokim obrastanjem i mora biti konzervativan u oporavku; drugi prolaz je okrenut prema "već prethodno obrađenoj vodi" i može raditi s većim povratom. Visoka iskorištenost direktno znači manje ispuštanja koncentrata i znači da ovo drugo "ponovno čišćenje" ne troši gotovo nikakvu vodu.
4.2 Koncentrat se vraća na prvi prolaz, mali ukupni gubitak
Iako je malo slaniji, koncentrat drugog prolaza je i dalje vrlo čist i može se u potpunosti vratiti u hranjenje prvog prolaza. Tako se "otpadna voda" drugog prolaza ne izbacuje već ponovo teče kroz prednji kraj. Pravi gubitak vode u cijeloj konfiguraciji dvostrukog prolaza je daleko manji od zvuka "dva stupnja svaki pražnjenje", što je i ekonomski razlog zašto se drži u UPW linijama. Projektovanje povratnog bunara koncentrata je često jeftinije od jurnjave visokog povrata u jednom prolazu.
5. Instrumentacija, blokade i CIP
5.1 Šta pratiti na mreži
U RO + EDI sistemu drugog prolaza, provodljivost, pH, protok, diferencijalni pritisak i temperatura su obavezni. Provodljivost permeata drugog prolaza je posebno kritična - to je kapija u realnom vremenu koja ocjenjuje "je li kvalifikovan EDI feed". Mnogi sistemi postavljaju onlajn mjerač provodljivosti i ventil za automatsko preusmjeravanje prije nego što permeat drugog prolaza ode u EDI: kada provodljivost pređe prag, permeat se automatski preusmjerava na odvod ili recikliranje, nikada ne dovodeći EDI. Kako jednostavno izgleda, ova blokada je posljednja linija koja brani skupi EDI modul i stavka koju je najvrijednije ozbiljno testirati prilikom prihvatanja.
5.2 Ritam CIP-a i sanitacije
Budući da je njegov unos čist, CIP frekvencija RO drugog prolaza je obično daleko niža od prvog prolaza, ali nikako nije "bez čišćenja". Kada padne fluks, poraste diferencijalni pritisak ili pomake provodljivosti, trebalo bi pokrenuti čišćenje kiselinom ili kaustikom. Za sanitarne razrede kao što je farmaceutska, takođe je potrebna periodična topla voda ili hemijska sanitacija. Osjećaj ritma održavanja odlučuje hoće li sistem trajati deset godina ili tri – mnogo prijevremenog starenja se vraća na „izgleda dobro, pa smo odložili čišćenje“.
6. Forma modula i automatizacija
6.1 Klizna montaža i kompaktni izgled
Moderni dvoprolazni RO + EDI uglavnom je montiran na klizač: pumpe, posude, instrumenti i kontrolne ploče su svi unaprijed sastavljeni i unaprijed cijevni, spremni za rad povezivanjem struje i vode na licu mjesta. Budući da je mali, RO drugog prolaza često dijeli jedan klizeći okvir sa prvim prolazom i EDI, omotavajući "međustage" cijevima i ventilima. Ovaj kompaktni raspored štedi otisak i smanjuje greške u cjevovodu na licu mjesta, pretvarajući veliki dio "inženjeringa na terenu" u "fabrički inženjering".
6.2 Automatizacija dovodi "ljudsku grešku" na minimum
PLC + HMI logika upravlja sekvencijalnim pokretanjem/zaustavljanjem pumpe, međustepenom koordinacijom ventila, sporim VFD rampama i automatskim ispiranjem permeata niske provodljivosti pri gašenju. Ugrađivanje ove logike u kontroler je daleko pouzdanije od oslanjanja na iskustvo operatera. Za UPW gdje je "gašenje gubitak proizvodnje", automatizacija nije plus - ona je obavezna. U međuvremenu, daljinski nadzor omogućava operaterima da primaju alarme o promjeni provodljivosti u prvom trenutku, bez sjedenja u mašinskoj prostoriji.
7. Uobičajene operativne greške
7.1 Tretiranje drugog prolaza kao "osiguranja" i potom ignoriranje
Najčešća greška je instaliranje dvostrukog prolaza i pretpostavka da je dovod sada zagarantovan u redu, a zatim opuštanje pažnje na predtretman prvog prolaza i međufazno doziranje. Drugi prolaz je vratar, a ne bunar želja - ako oni ispred zanemare svoju dužnost, i on će biti povučen. Redovno kalibriranje merača provodljivosti drugog prolaza i praćenje pH između faza su dnevne akcije najveće vrednosti.
7.2 Zanemarivanje stabilnosti međufaznog doziranja
Pumpa za doziranje pH-dizanja, jednom nestabilna, čini sposobnost odslađivanja drugog prolaza kao roller coaster. Mnoge lokacije sa "dobar jedan trenutak, loš sledeći" EDI feed traju nazad do nestabilnog međufaznog doziranja, a ne same membrane drugog prolaza. Učiniti sistem za doziranje redundantnim i alarmiranim daleko je jeftinije od naknadne zamjene membrana.
8. Tri stvari koje treba riješiti prije nego što konfiguracija dođe
Nakon odluke "trebamo dupli prolaz", tri stvari i dalje potiču projekte. Prvo, pouzdanost doziranja među fazama - pumpa za podizanje pH mora biti redundantna i alarmirana, idealno sa kontrolom pH u zatvorenom krugu, a ne provjeravana od strane osobe po rasporedu. Drugo, kalibracija merača provodljivosti drugog prolaza - to je EDI feed gate; ako odluta, voda van specifikacije ulazi u EDI, tako da ciklus kalibracije pripada priručniku za održavanje. Treće, cevovod za povrat koncentrata - povratna tačka, ventil i protivpritisak moraju biti pravilno projektovani, ili se koncentrat drugog prolaza ili troši ili šokira pri prvom prolazu. Sve su to stavke "mala karika, velika posljedica" koje treba zakucati u fazi crtanja.
9. Zatvaranje: Vodeni bilans Prvo → Ocjenjivanje vode Sljedeće → Otplata zadnje
Povratak na metodologiju: dizajniranje aDvostruki prolaz RO sistem za EDI predtretman, nemojte prvo izvlačiti drugi prolaz.Prvo napravite balans vode- zapremina sirove vode, fluktuacija, odredište koncentrata;zatim ocijenite kvalitet vode- u odnosu na EDI-jev prozor tolerancije, ocenite prožimanje prvog prolaza stavku po stavku da biste potvrdili da li drugi prolaz i međustepeni moraju ciljati CO₂, silicijum dioksid ili bor;konačno izračunajte period otplate- odmjerite pumpe, membrane, doziranje i energiju drugog prolaza u odnosu na životni vijek EDI i smanjena isključenja koje štedi. Taihe Environmental Protection, u RO sa dvostrukim prolazom koji integriše klizanje sa predtretmanom EDI, prati upravo ovu liniju kako bi spojio "desalinizaciju - poliranje - stabilizaciju" u jedan pouzdan sistem, omogućavajući UPW liniji da postigne specifikacije i izdrži godine rada.
